통신케이블 UTP와 PCM

Core와 Pair의 차이점

전기선이나 케이블을 구입하기 위해가면 선의 종류와 몇 C 몇 P 이런 식의 대화를

하게 된다.

처음 접하는 사람은 이것이 무슨 소리인가 하는 경우가 많은데

알고 보면 크게 어려운 것이 아니다.

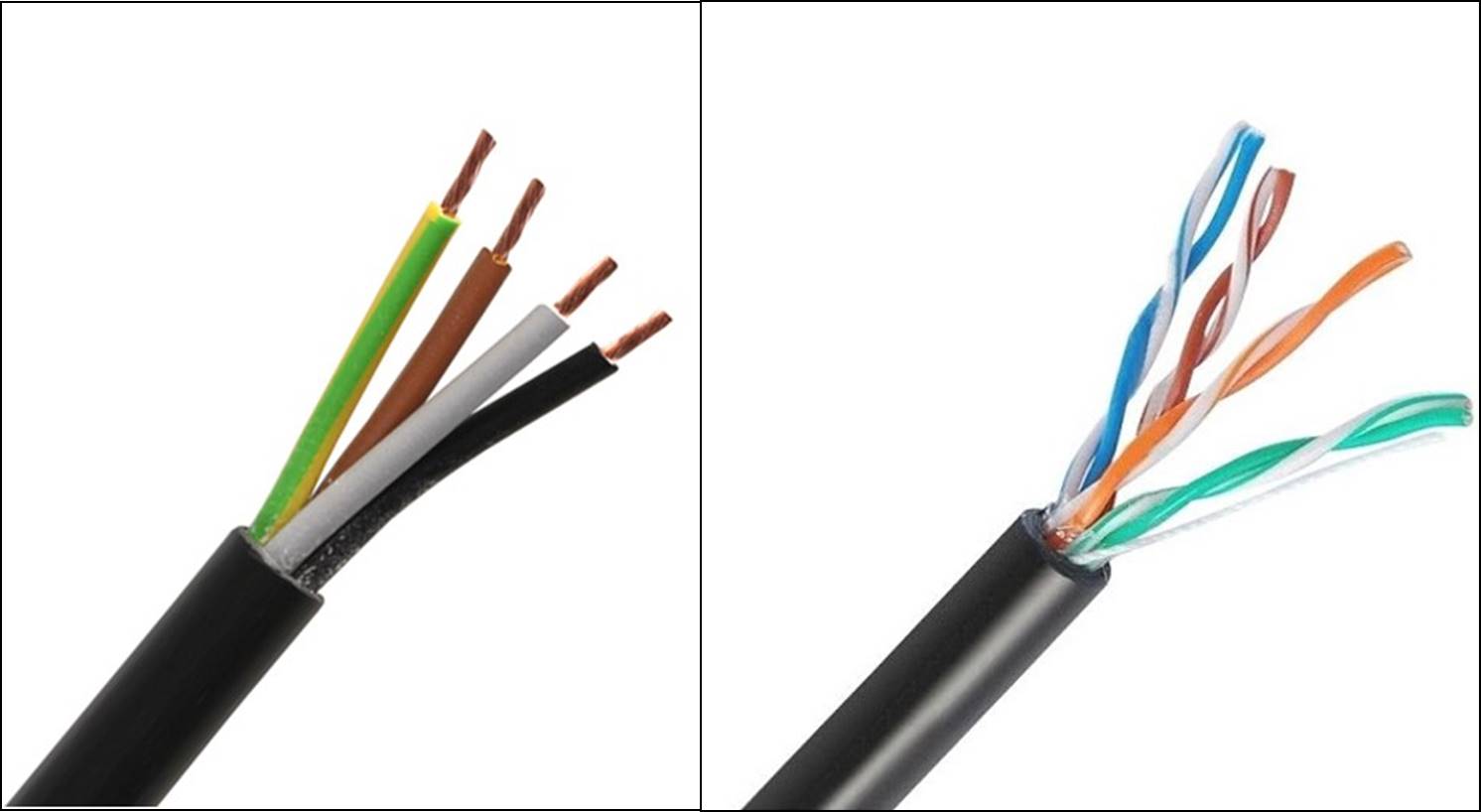

좌측:전기선(core) 우측 통신선(pair) <사진: 네이버 이미지>

케이블은 보통 두 가지로 구분되는데 전력을 전송하는 전기선과 통신 신호를 전송하는

통신선으로 구분된다.

전기선을 표현할 때 코어(core) 통신선을 표현할때 (pair)로 표현하는데

좌측에 있는 사진은 4개의 선이 피복 안에 들어 있어 4C로 표현하고

우측에 있는 사진은 8개의 선이 4쌍(pair)으로 역여 있어 4P로 표현한다.

여기에서 Pair은 쌍을 뜻하는 단어로 묶음을 표현하는 것이다.

PCM케이블 <사진 : 네이버 이미지>

PCM(Pulse Code Modulation)

PCM 케이블은 반송장치에 사용하는 케이블로

PCM이란 부호화 과정을 통해 아날로그 신호를 디지털 신호로 변환하거나

디지털 신호를 아날로그 신호로 변환하기 위해 정보통신 산업에

사용되는 케이블이다.



 PCM 케이블 특징

▶ PE Insulated PVC Sheathed PCM (DS-1) 케이블

▶ 국내 케이블

▶ PCM 반송장치와 국내 배선용 케이블로 사용

▶ 도체 : 전기 용연 동선 0.65 mm

▶ 절연체 : 폴리에틸렌 (HDPE)

UTP 25P <사진 : 네이버 이미지>

UTP(Unshielded Twisted pair)

UTP 케이블은 비차폐 쌍케이블, 비차폐 연선으로도 불린다.

가장 일반적인 형태의 구리선으로 일반 전화선이나 인터넷 선으로

많이 사용된다.

소규모 네트워크를 구축할 때 많이 사용된다.



UTP 케이블 특징

▶ 음성 및 데이터 전송용 케이블

▶ 수평 및 간선 배선망에 사용

▶ 옥내 간선 배선망 (100 MHz)

▶ 도체 : 연동선 24 AWG

▶ 절연체 : 폴리에틸렌 (HDPE)

케이블 구성<사진 : 네이버 이미지>

PCM케이블과 UTP 케이블 차이

PCM케이블과 UTP 케이블의 차이는 케이블 간에 꼬임(twisted)이 다르다.

UTP 케이블이 PCM케이블보다 꼬임이 더 많다.

꼬임이 적고 많음에 따라 노이즈에 대한 간섭이 강하고 약하고의 차이를 보인다.

꼬임이 많을수록 근단 누화라든지 신호 간섭을 최소화시킬 수 있다.

케이블에 보면 케이블 피복에 케이블의 종류가 표기되어 있다.

비슷하긴 하지만 약간의 차이가 있기 때문에 용도에 맞게 사용해야 한다.

PC나 스위칭 장비를 이용하는 곳에서는 PCM이 아닌 UTP 케이블을 이용해서

시공을 하는 것이 맞다.
