[통신지식] UTP 케이블 종류

UTP케이블 종류

우리가 일반적으로 컴퓨터에 사용하는 랜케이블을 통상적으로 UTP라고 이야기를 한다.

보통 집에서 가장 많이 사용되는 것은 UTP cat5e를 가장 많이 사용하고

요즘 인터넷 속도가 빨라짐에 따라 UTP cat6로 넘어가고 있다.

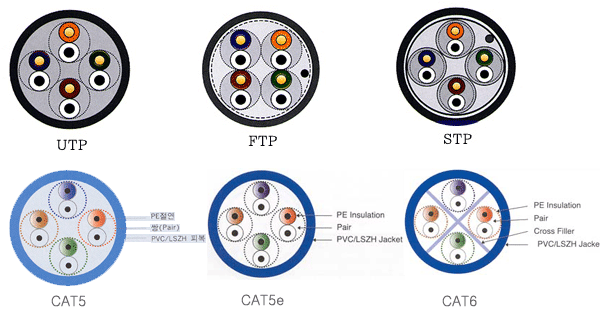

케이블 종류에 따른 분류

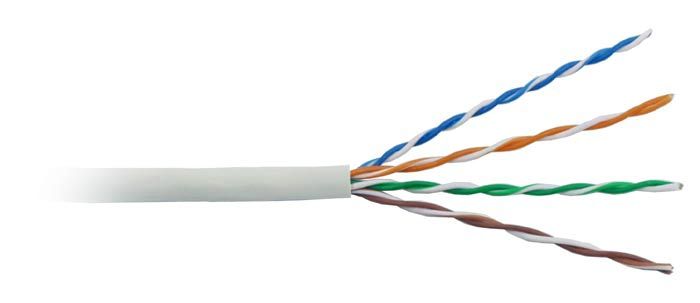

UTP (Unshielded Twisted Pair) :비차폐연선

이름그대로 "실드막이 없는 쌍으로 꼬인선"이라는 것 처럼 은박(실드)에 차폐가 되어있지 않은

두가닥씩 꼬인 선이 총 4쌍 들어가 있다.

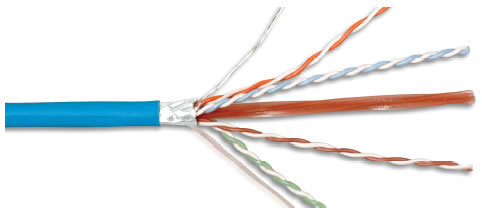

FTP (Foil Screened Twist Pair )

쉴드처리는 되어 있지 않고, 알루미늄 은박이 4가닥의 선을 감싸고 있는 케이블읻.

UTP에 비해 절연 기능이 좋고 공장 배선용으로 많이 사용된다.

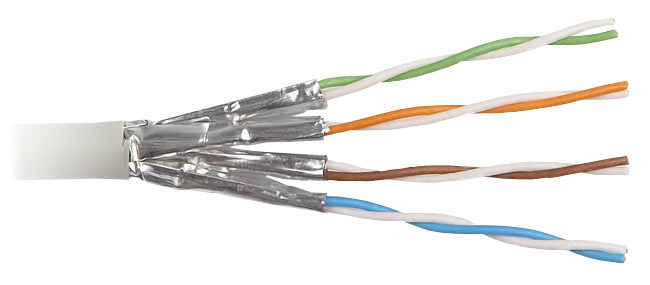

STP(Shielded Twisted Pair):차폐연선

쉴드라 하는 것은 연선으로 된 케이블 겉에 외부 피복, 또는 차폐재가 추가되는 것을 말한다.

이 것은 외부의 노이즈를 차단하고, 전기적 신호의 간섭을 대폭 줄여준다.



UTP케이블의 규격은 EIA/TIA-568 에서 표준으로 지정하며, Cat1~ Cat7까지 있다.

카테고리별 스펙은 상이하나, 속도를 중심으로 나열해보면 다음과 같다.

Cat1 : 1Mbps (일반적인 전화선, ISDN)

Cat2 : 4Mbps

Cat3 : 16Mbps (일반적으로 10Base-T 라고 이야기한다.)

Cat4 : 20Mbps (많이 사용되지 않는다.)

Cat5 : 100Mbps (일반적으로 100Base-T 라고 이야기한다.)

Cat5e : 1Gbps (이때부터 기가비트 인터넷이란 용어를 사용한다.)

Cat6 : 1Gbps

Cat6a : 10Gbps

Cat7 : 10Gbps 이상
