구축아파트 층간 수직계 인입을 시작합니다.
이번에 설치할 장소는 9층인데 9층 IDF단자함에 LG U+ IDF단자가 시공되어있지 않습니다.
SK만 구성되어 있습니다.

LG U+ IDF단자는 11층에 있습니다.

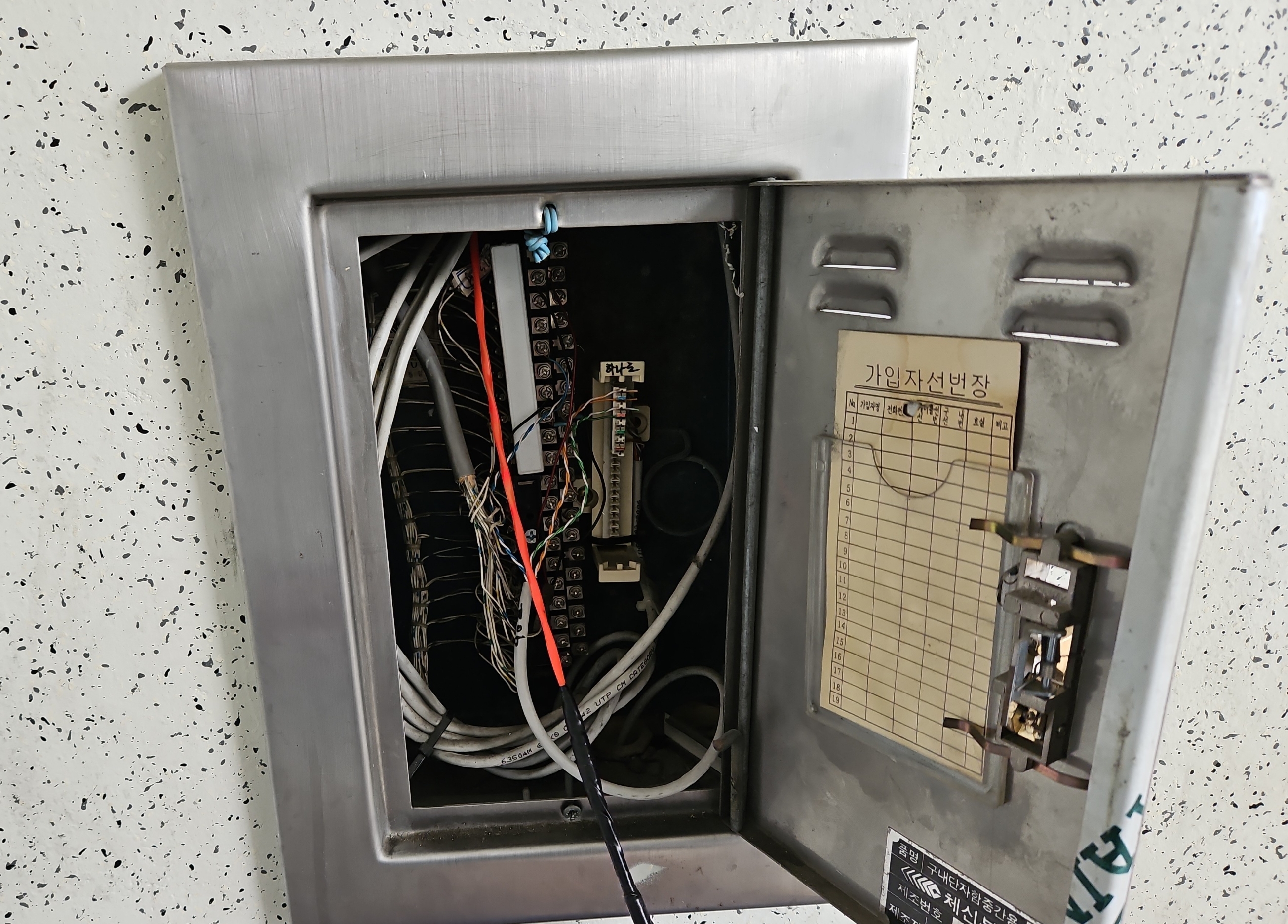

층간인입이 가능한지 확인을 위해 요비선을 넣어봅니다.

구축아파트 들은 배관이 좁아 수직 인입이 안 되는 곳도 있으니 설치하기 전에 꼭 확인을 해야 합니다.

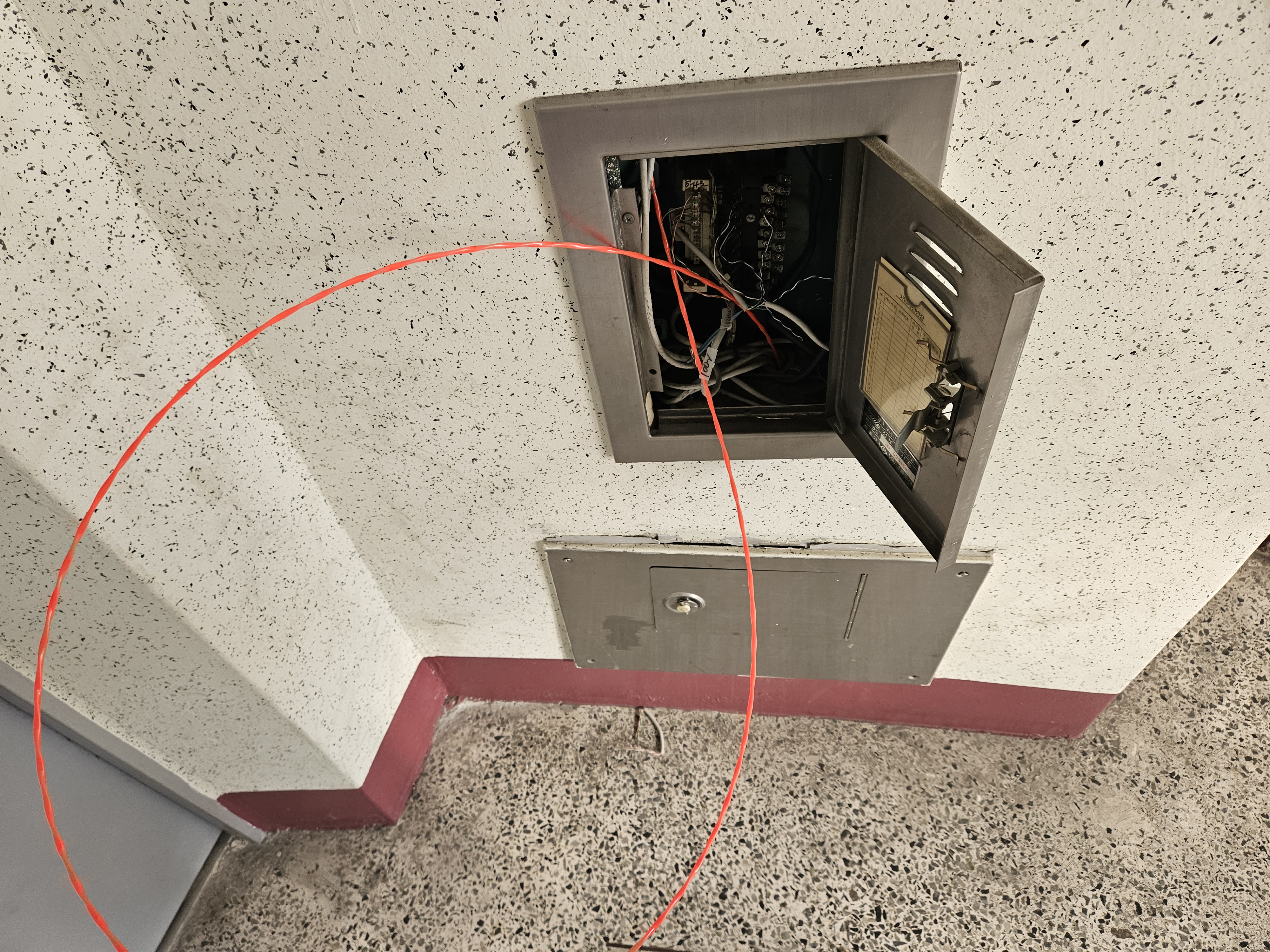

11층에서 내려놓은 요비선을 다시 9층으로 내려 줍니다.

9층까지 요비선이 내려왔습니다.
층간 입선이 가능합니다.

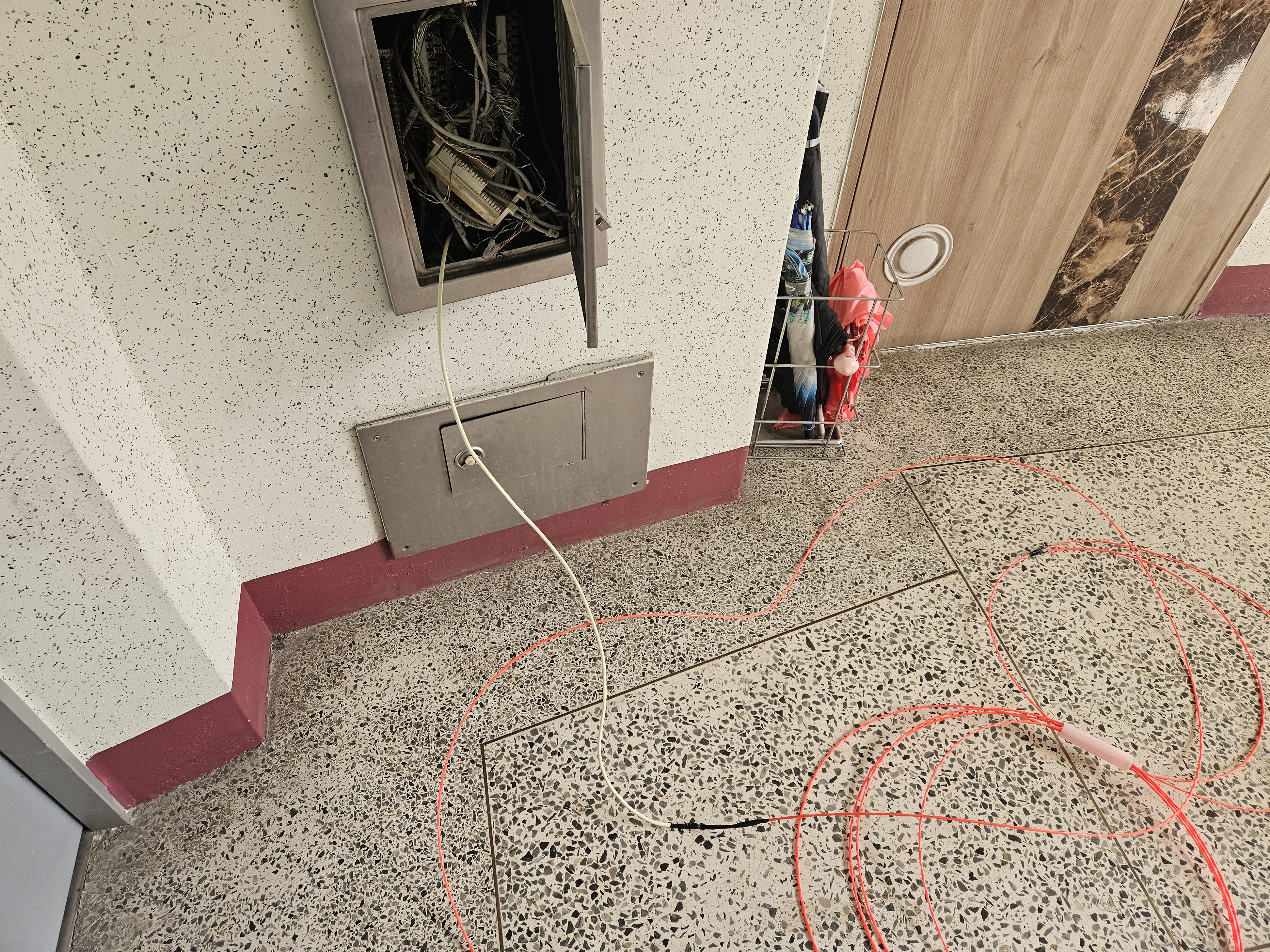

9층으로 내려온 요비선에 UTP케이블을 묶어주고 테이핑을 해줍니다.
그냥 해도 되지만 가끔 배관에 걸려 터지는 경우가 있어 테이핑을 합니다.

10층으로 올라와 요비선을 당겨 UTP케이블을 빼냅니다.
11층까지 올라가야 하므로 3m 정도 여유를 줍니다.

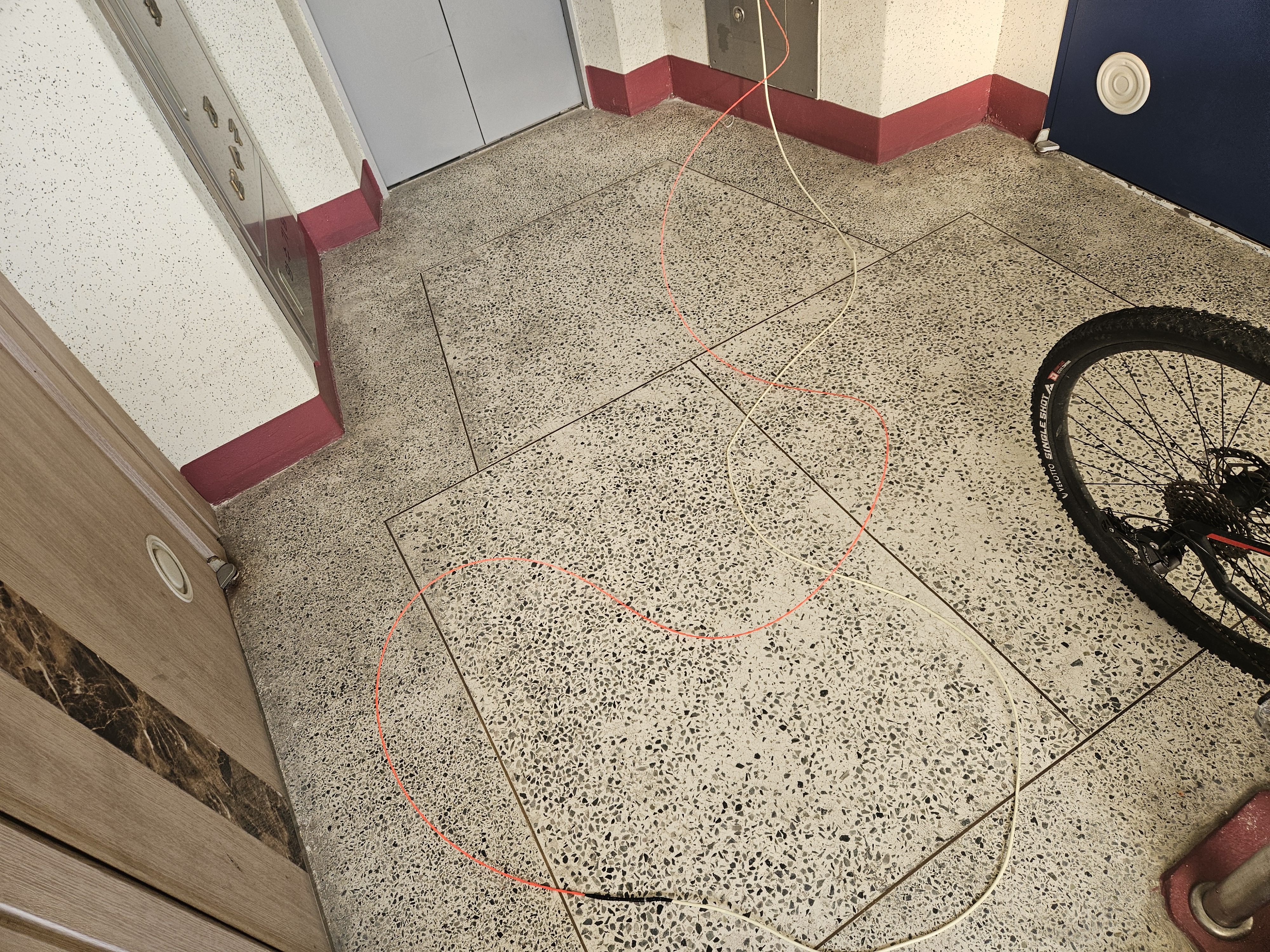

빼낸선이 위에서 당겼을 때 엉키지 않도록 늘어뜨려 줍니다.

11층으로 올라와 10층에 늘어뜨려 놓았던 UTP케이블을 당겨 줍니다.
UTP케이블 인입은 끝이 났습니다.
사용한 요비선은 사람들에게 불편을 주지 않도록 먼저 정리를 해 줍니다.

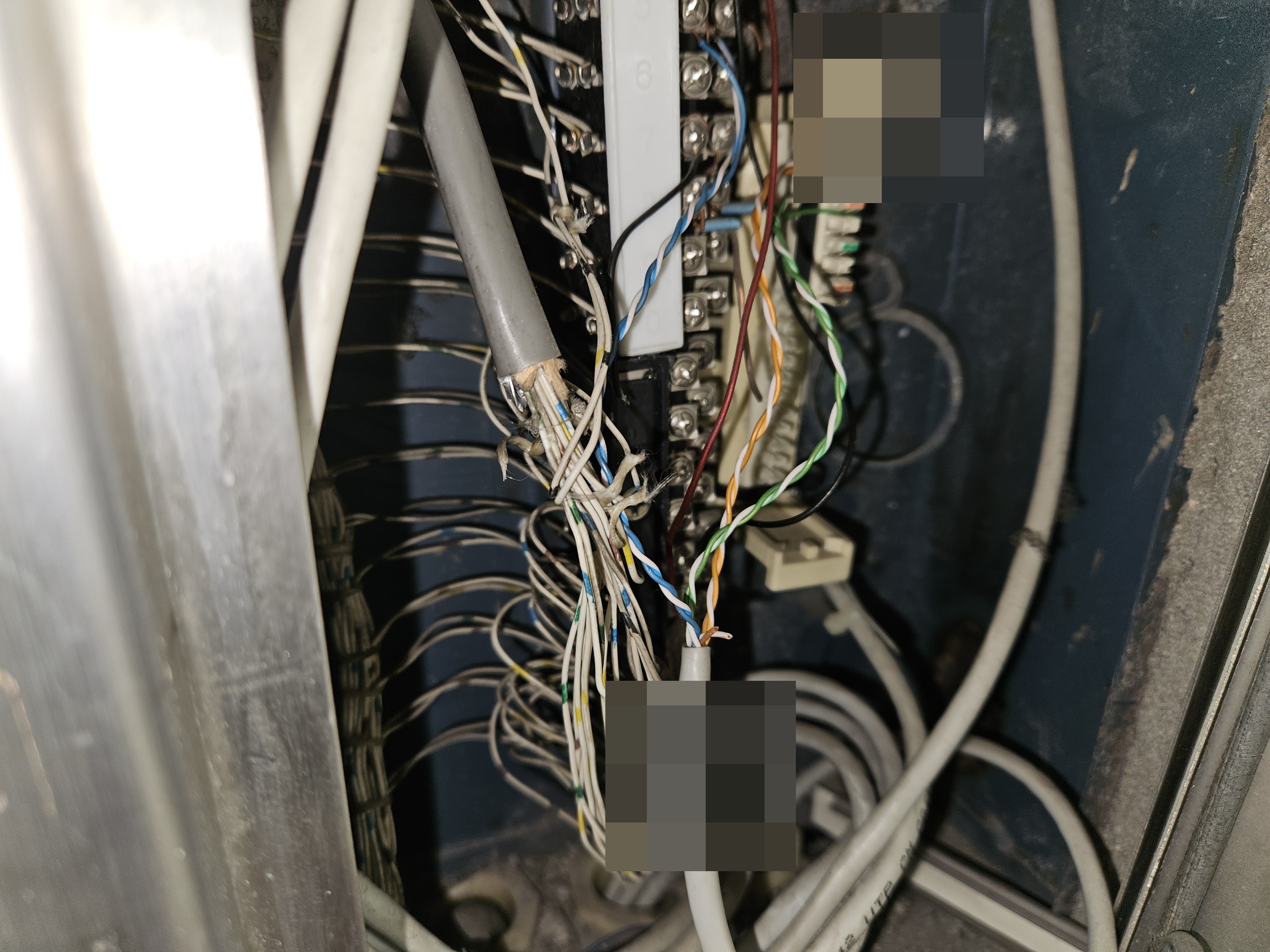

IDF단자에 인입한 UTP케이블을 연결해 줍니다.
UTP케이블이 빠지지 않도록 선정리를 해줍니다.

거쳐서 올라온 10층 통신단자함도 단자에 걸려 방해가 안되도록 한쪽 구석으로 돌려줍니다.

9층단자함에서 11층에서 내려놓은 선과 세대로 들어간 선을 접속자로 연결을 해 줍니다.

세대 내 장비 구성을 하고 구성에 맞게 케이블작업을 해주고 장비를 연결해 줍니다.
이곳은 작은방에서 PC를 사용하닌다고해서 게이트웨이를 중간에 연결해 PC를 연결해 주고 한선은 거실 와이파이 장비로 가는 선과연결해 주었습니다.
